Ένας πρακτικός οδηγός για τις αναλογίες πλήρωσης μέσων MBBR: ορισμοί, το όριο ρευστοποίησης πίσω από το ανώτατο όριο 67%, συνιστώμενες περιοχές για δημοτικές και βιομηχανικές εγκαταστάσεις και συμβουλές προσαρμογής που καλύπτουν τον τύπο της δεξαμενής, τον αερισμό και την τοπική ποιότητα νερού.
Εισαγωγή
Η αναλογία πλήρωσης (επίσης γράφεται ως ποσοστό πλήρωσης ή ποσοστό πλήρωσης) είναι μια από τις πιο συχνά ζητούμενες παραμέτρους στη σχεδίαση MBBR:
ρυθμίστε το πολύ χαμηλά και η ικανότητα θεραπείας μπορεί να μειωθεί. ρυθμίστε το πολύ ψηλά και η ρευστοποίηση μπορεί να επηρεαστεί.
Στην πρακτική της μηχανικής, η αναλογία πλήρωσης των μέσων MBBR ελέγχεται γενικά μέσα25%–67%(ανάλογα με τον τύπο του μέσου και τη διαμόρφωση της δεξαμενής), με αισθητά διαφορετικές συνιστώμενες σειρές για δημοτικές και βιομηχανικές εφαρμογές.
Ποια είναι η αναλογία πλήρωσης και γιατί το 67% αντιμετωπίζεται συχνά ως οροφή
Ο λόγος πλήρωσης είναι το ποσοστό του ενεργού όγκου του αντιδραστήρα που καταλαμβάνεται από τον κατακάθιστο όγκο του μέσου. Καθορίζει τόσο τη συνολική ποσότητα των διαθέσιμων μέσων για την ανάπτυξη βιοφίλμ όσο και το αν τα μέσα μπορούν να περιστρέφονται ελεύθερα υπό υδραυλικές δυνάμεις και δυνάμεις αερισμού.
Σε πραγματικά έργα, η αναλογία πλήρωσης μετριέται με βάση τον κατακάθιστο όγκο του μέσου: ένα δείγμα μέσου φορτώνεται σε βαθμονομημένο κύλινδρο ή βαθμονομημένο δοχείο, χτυπιέται απαλά μέχρι να σταθεροποιηθεί ο όγκος και, στη συνέχεια, συγκρίνεται με τον όγκο της δεξαμενής. Η διακύμανση των διαστάσεων μεταξύ των παρτίδων μπορεί να επηρεάσει τη μέτρηση, επομένως ο σχεδιασμός, η προμήθεια και η δοσολογία θα πρέπει να υπολογίζονται με βάση την ίδια προδιαγραφή παρτίδας όπου είναι δυνατόν.

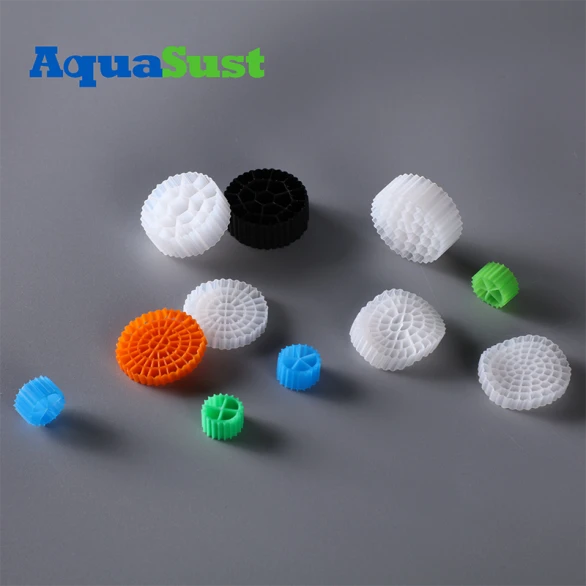

Η ρευστοποίηση απαιτεί επαρκή ελεύθερο χώρο. Για κυλινδρικά μέσα τύπου Κ- (K1/K3/K5), η εμπειρία της μηχανικής δείχνει ότι όταν η αναλογία πλήρωσης ξεπεράσει περίπου το 67%, το στρώμα μέσου πλησιάζει σε πυκνή συσσώρευση: φυσαλίδες νερού και αέρα δυσκολεύονται να διεισδύσουν και στάσιμες ζώνες τείνουν να σχηματίζονται κοντά στον πυθμένα της δεξαμενής. Για το λόγο αυτό,Το 67% αντιμετωπίζεται ευρέως ως το πρακτικό τεχνικό ανώτατο όριο για αναρτημένα μέσα (τυπική τιμή). Το ανώτατο όριο ποικίλλει κάπως ανάλογα με τη δομή των μέσων. Τα μέσα τύπου πορώδους σφουγγαριού-παραμορφώνονται πιο εύκολα και μπορούν να προσεγγίσουν υψηλότερες αναλογίες σε ορισμένα σενάρια, αλλά αυτό πρέπει να επαληθευτεί προσεκτικά.
Επιπτώσεις μιας αναλογίας πλήρωσης που είναι πολύ χαμηλή ή πολύ υψηλή
2.1 Πολύ χαμηλή αναλογία πλήρωσης
Η αποτελεσματική επιφάνεια του βιοφίλμ στη δεξαμενή είναι ανεπαρκής, ο ρυθμός ογκομετρικής φόρτισης πέφτει και οι δείκτες εκροής καθίστανται δύσκολο να ικανοποιηθούν.
Σε χαμηλές συγκεντρώσεις μέσων, η ρευστοποίηση γίνεται υπερβολικά έντονη, το βιοφίλμ αποκόπτεται πιο εύκολα και η περίοδος δημιουργίας του βιοφίλμ παρατείνεται.
Η επένδυση στον όγκο της δεξαμενής δεν αξιοποιείται πλήρως - έργα αναβάθμισης ξοδεύουν χρήματα χωρίς ουσιαστική αύξηση της χωρητικότητας.
Νέα-κατασκευαστικά έργα ενδέχεται να αναγκαστούν να διευρύνουν τις δεξαμενές για να αντισταθμίσουν τη χωρητικότητα επεξεργασίας, αυξάνοντας το κόστος κατασκευής-και του αποτυπώματος.
2.2 Πολύ υψηλή αναλογία πλήρωσης
Η ρευστοποίηση των μέσων είναι περιορισμένη, αναπτύσσονται συσσωρευμένες νεκρές ζώνες μέσα στη δεξαμενή, η μεταφορά μάζας επιδεινώνεται και εμφανίζεται εντοπισμένη ανεπάρκεια οξυγόνου.
Η κατανάλωση ενέργειας αερισμού αυξάνεται: απαιτείται περισσότερος αέρας για τη διατήρηση της ρευστοποίησης, αυξάνοντας το κόστος επεξεργασίας μονάδας.
Η σύγκρουση και η τριβή μεταξύ των μέσων εντείνονται, ασκώντας υψηλότερο φορτίο στις οθόνες συγκράτησης, ενώ η διάρκεια ζωής μειώνεται και η πίεση συντήρησης αυξάνεται.
Μια κοινή παρανόηση στα πραγματικά έργα είναι ότι «μια υψηλότερη αναλογία πλήρωσης σημαίνει πάντα μεγαλύτερη ικανότητα επεξεργασίας». Όταν η αναλογία πλησιάζει το ανώτατο όριο ρευστοποίησης, η προσθήκη περισσότερων μέσων δεν βελτιώνει τους ρυθμούς απομάκρυνσης και μπορεί στην πραγματικότητα να επιδεινώσει την ποιότητα των εκροών.
2.3 Πώς να κρίνετε επί τόπου εάν η αναλογία πλήρωσης είναι κατάλληλη
Κατά τη λειτουργία, τρεις γρήγοροι έλεγχοι βοηθούν: πρώτον, επιθεωρήστε οπτικά την κατάσταση ρευστοποίησης - τα μέσα πρέπει να περιστρέφονται ομοιόμορφα στην επιφάνεια της δεξαμενής χωρίς εμφανείς γεμάτες ζώνες. Δεύτερον, παρακολουθήστε την κατανομή διαλυμένου οξυγόνου - μεγάλες αποκλίσεις DO κατά μήκος της δεξαμενής υποδεικνύουν κακή ανάμειξη, η οποία μπορεί να υποδηλώνει υπεργεμισμένη δεξαμενή. Τρίτον, παρακολουθήστε τους δείκτες εκροής και το πάχος του βιοφίλμ - εάν το βιοφίλμ είναι επίμονα λεπτό ή φεύγει συχνά, η αναλογία πλήρωσης ή ο ρυθμός αερισμού μπορεί να χρειάζεται προσαρμογή. Πρόκειται για ελέγχους-πείρας λειτουργίας. η τελική κρίση βασίζεται πάντα στα δεδομένα δοκιμών ποιότητας του νερού-.
Προτεινόμενες αναλογίες πλήρωσης για δημοτικά και βιομηχανικά σενάρια
Το συνιστώμενο εύρος για κάθε σενάριο εξαρτάται από τη συγκέντρωση εισροής, το πρότυπο εκροής στόχου, τον τύπο της δεξαμενής και τη μέθοδο αερισμού. Τα παρακάτω εύρη είναι τυπικές τιμές μηχανικής. κάθε συγκεκριμένο έργο θα πρέπει να επιβεβαιώνεται με υπολογισμό σχεδιασμού.
|
Σενάριο |
Τυπική αναλογία πλήρωσης |
Σημειώσεις |
|
Δημοτικά λύματα (νέο-κατασκευασμένο MBBR) |
30%–45% |
Κανονική-εισροή δύναμης. εξισορροπεί την απομάκρυνση και τη ρευστοποίηση του αζώτου |
|
Δημοτική-μετασκευή ενεργοποιημένης λάσπης (υβριδική) |
25%–40% |
Τα μέσα συνυπάρχουν με τη λάσπη. πρέπει να διατηρηθεί ο χώρος ανάμειξης |
|
Βιομηχανικά λύματα (υψηλό COD: τρόφιμα/ποτά/πολτός και χαρτί) |
40%–60% |
Υψηλό φορτίο; απαιτείται ενισχυμένη μεταφορά μάζας και αερισμός |
|
Βιομηχανικά λύματα (υψηλή αμμωνία: χημικά/στραγγίσματα) |
50%–67% |
Στοχεύει σε επιφανειακή-φόρτωση περιοχής. η ρευστοποίηση πρέπει να επαληθεύεται αυστηρά |
|
Συνδυασμένη διαδικασία MBBR + MBR |
30%–50% |
Τυπική τιμή για το upstream στάδιο MBBR |
Σημειώστε ότι τα προτεινόμενα εύρη είναι μόνο ένα σημείο εκκίνησης. Η τελική τιμή θα πρέπει να ελέγχεται με βάση τον ρυθμό ογκομετρικής φόρτισης σχεδιασμού (συνήθης δημοτικός 0,3–0,8 kg COD/(m³·d)) και το πρότυπο προορισμού εκροής: για υψηλό φορτίο και αυστηρά πρότυπα, πάρτε το ανώτερο άκρο του εύρους. για προτεραιότητες χαμηλού φορτίου και{3}}εξοικονόμησης ενέργειας, πάρτε το χαμηλότερο άκρο.
Ρυθμίσεις ανά τύπο δεξαμενής, αερισμό και περιφερειακή ποιότητα νερού
Τύπος δεξαμενής:
- Οι βυσματικές-δεξαμενές ροής αναπτύσσουν μεγάλες κλίσεις συγκέντρωσης κατά μήκος της διαδρομής ροής, επομένως οι αναλογίες πλήρωσής τους είναι συχνά χαμηλότερες από αυτές των τελείως μικτών δεξαμενών.
- Οι δεξαμενές πολλαπλών-καναλιών μπορούν να εφαρμόζουν διαφορετικές αναλογίες πλήρωσης σε διαφορετικά κανάλια.
- Έλεγχος φόρτωσης: αφού επιλέξετε μια αναλογία πλήρωσης, επαληθεύστε τόσο την ογκομετρική φόρτωση όσο και την επιφανειακή-φόρτωση για να επιβεβαιώσετε ότι ο όγκος της δεξαμενής και η επιφάνεια του μέσου πληρούν τους στόχους σχεδιασμού - αποφεύγουν την ικανοποίηση του ενός δείκτη ενώ υπερβαίνει τον άλλο.
Μέθοδος αερισμού:
- Τα ευρωπαϊκά έργα χρησιμοποιούν συνήθως αερισμό φυσητήρα με λεπτούς-διαχυτές φυσαλίδων, οι οποίοι μπορούν να υποστηρίξουν υψηλότερους λόγους πλήρωσης (40%–55%).
- Οι αεριστήρες επιφανείας ή ο αερισμός με πίδακα παρέχουν περιορισμένη ένταση ανάμειξης, επομένως συνιστάται το χαμηλότερο άκρο της σειράς.
Περιφερειακή ποιότητα νερού:
- Στη Νοτιοανατολική Ασία, η θερμή εισροή υψηλής-θολότητας μπορεί εύκολα να επικαλύψει τα μέσα με αιωρούμενα στερεά. 25%-40% προτείνεται μαζί με ενισχυμένη προθεραπεία.
- Σε ψυχρές βόρειες περιοχές, η βιολογική δραστηριότητα μειώνεται, επομένως χρησιμοποιούνται συχνά υψηλότερες αναλογίες πλήρωσης για την αντιστάθμιση του εμβαδού της επιφάνειας, σε συνδυασμό με τον διορθωμένο σχεδιασμό της θερμοκρασίας-.
- Στην ΕΕ, όπου οι συγκεντρώσεις εισροής είναι χαμηλές, η αναλογία πλήρωσης μπορεί να μειωθεί μετρίως για εξοικονόμηση ενέργειας, εφόσον εξακολουθούν να πληρούνται τα πρότυπα εκροής.
Συμμόρφωση και παράδοση:
- για εξαγόμενα μέσα, πρέπει να παρέχεται τεκμηρίωση σχετική με το CE/REACH (ΕΕ)-για την αγορά-στόχο.
- για έργα στην Κίνα, ισχύουν τα πρότυπα GB και οι ισχύοντες κώδικες σχεδιασμού και η αναλογία πλήρωσης οριστικοποιείται μέσω επαλήθευσης σχεδιασμού.
Τα έργα μετασκευής θα πρέπει επίσης να αξιολογούν την πλεονάζουσα ικανότητα του υπάρχοντος συστήματος αερισμού για να αποφευχθεί ο ανεπαρκής αερισμός μετά την αύξηση της αναλογίας πλήρωσης.
Συχνές Ερωτήσεις (FAQ)
Ε1: Μια υψηλότερη αναλογία πλήρωσης σημαίνει πάντα μεγαλύτερη ικανότητα επεξεργασίας;
Α: Όχι απαραίτητα. Εντός του εύρους όπου η ρευστοποίηση παραμένει κανονική (π.χ. 25%-50%), η αύξηση της αναλογίας πλήρωσης προσθέτει αποτελεσματική επιφάνεια βιοφίλμ και η χωρητικότητα αυξάνεται ανάλογα. αλλά σχεδόν στο 60%-67% η ρευστοποίηση περιορίζεται, οι νεκρές ζώνες αυξάνονται, η αύξηση της χωρητικότητας επιβραδύνεται ή αντιστρέφεται και η κατανάλωση ενέργειας αερισμού αυξάνεται αισθητά.
Ε2: Γιατί τόσα πολλά σχέδια περιορίζουν την αναλογία πλήρωσης στο 67%;
Α: Είναι ένας εμπειρικός μηχανικός κανόνας (τυπική τιμή) που προέρχεται από τον μηχανισμό ρευστοποίησης αιωρούμενων κυλινδρικών μέσων. Πάνω από αυτή την αναλογία, τα κανάλια νερού και αέρα μεταξύ των μέσων συμπιέζονται, καθιστώντας δύσκολη τη διατήρηση της ομοιόμορφης ρευστοποίησης. Εάν ένα έργο χρειάζεται πραγματικά υψηλότερη πυκνότητα μέσων, η διαμόρφωση της δεξαμενής ή ο συνδυασμός διεργασιών θα πρέπει να επανεκτιμηθεί- αντί απλώς να προστεθούν περισσότερα μέσα.
Ε3: Πώς πρέπει ένα έργο μετασκευής να καθορίζει την αναλογία πλήρωσής του;
Α: Τα έργα μετασκευής περιορίζονται τόσο από τον υπάρχοντα όγκο δεξαμενής όσο και από τη χωρητικότητα του συστήματος αερισμού. Πρώτα επαληθεύστε εάν η τρέχουσα παροχή αερισμού μπορεί να διατηρήσει τη ρευστοποίηση και τη μεταφορά οξυγόνου στον στόχο πλήρωσης και, στη συνέχεια, εκτελέστε τους δοκιμαστικούς υπολογισμούς εντός του συνιστώμενου εύρους. εάν είναι απαραίτητο, επικυρώστε τους ρυθμούς προσάρτησης και αφαίρεσης του βιοφίλμ σε μια πιλοτική δοκιμή προτού κλιμακωθείτε στην τιμή της μηχανικής.
Σύναψη
Δεν υπάρχει αναλογία πλήρωσης-μεγέθους-για-όλες. Μια τιμή ήχου ισούται με τις απαιτήσεις φόρτωσης σεναρίου συν τους περιορισμούς χωρητικότητας δεξαμενής/αερισμού συν τοπικές διορθώσεις ποιότητας νερού-. Τα δημοτικά έργα λειτουργούν συνήθως στο 25%–50%, ενώ τα βιομηχανικά σενάρια υψηλού{8}}φόρτου μπορεί να φτάσουν το 60%–67% - το βασικό κριτήριο είναι εάν τα μέσα μπορούν να διατηρήσουν την κανονική ρευστοποίηση.
Για συστάσεις πλήρωσης-με βάση τη συγκεκριμένη ποιότητα νερού και τις συνθήκες της δεξαμενής σας, επικοινωνήστε με τοAquaSustτεχνική ομάδα για μια προσαρμοσμένη πρόταση.
